GT200型高铁动车救援设备

◆主要结构及特点：

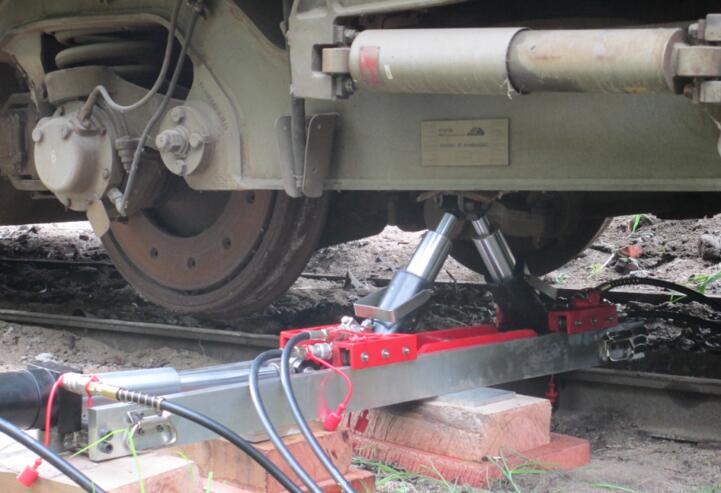

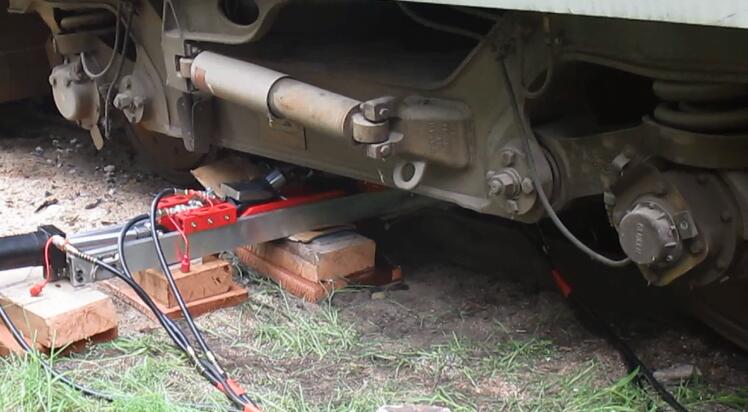

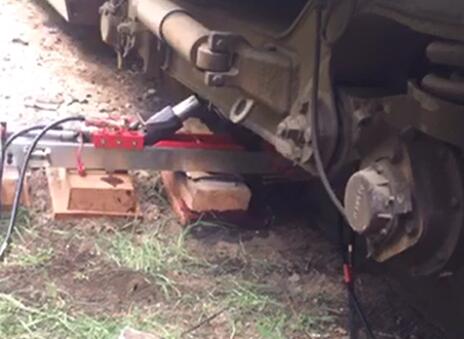

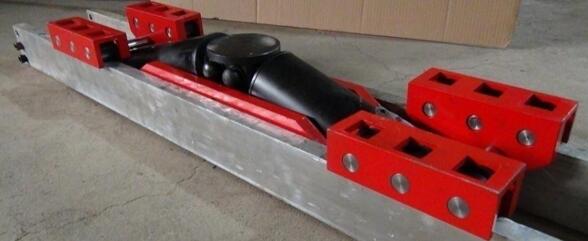

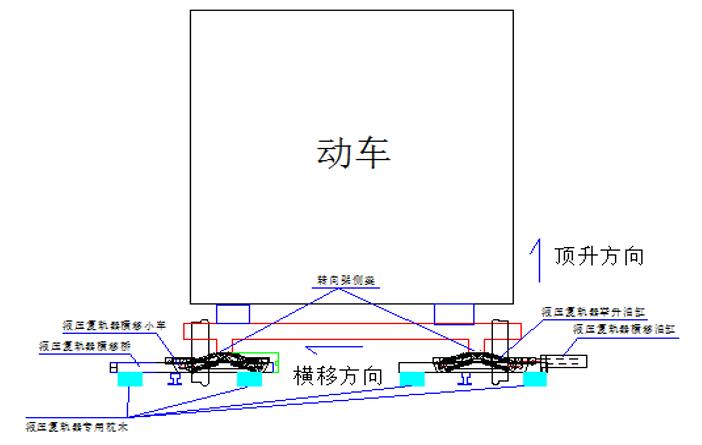

举升横移机构

满足整车60吨以下重量起复一端需求；起复点在转向架侧梁；横移桥下方需码放枕木安装平行于钢轨，在道岔区、桥梁、有护轮轨和弯道作业优势明显；设备配备机动泵。

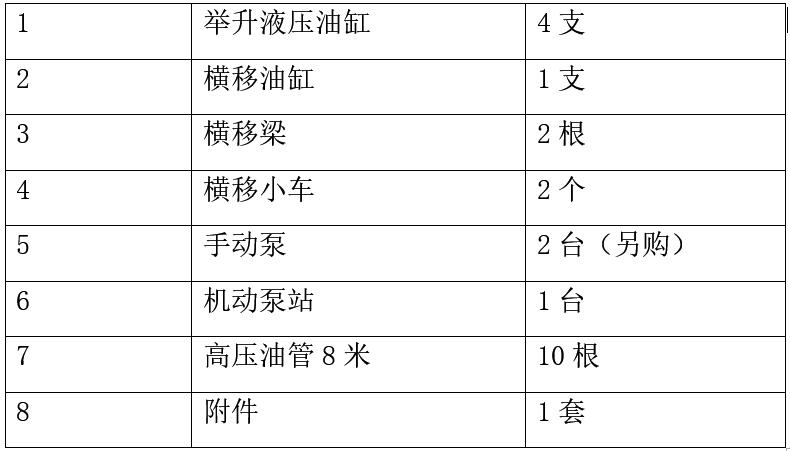

◆标准配置：

◆主要技术参数：

最低工作点：150mm

最大举升高度：460mm

举升力：≥300kN（合 力）

横移量： 450mm（一次）

顶举位置：转向架侧梁

工作压力：63Mpa

完全满足道岔区、弯道、高架桥梁、有护轮轨区间环境作业；操作简便、单件物体轻便、安全系数大。

① 举升油缸

材质:合金，配备安全液压锁。

工作压力：≥63MPa

组装后本体高度：150mm

总行程：350mm

负荷：末级≥150kN *2

②横移油缸

材质:合金。

横移距离500mm/次，横移力≥50kN。

③ 横移小车

材质:合金。

④ 横移梁

材质:高强度铝合金

尺寸：1500*200*120mm  2根。

可有效防止溜车、侧滑。

⑤ 手动泵

双排大流量设计;  双人双作用。工作压力≥63MPa。

配备安全阀、压力控制阀、溢流阀等。

⑥ 机动泵和操作台

双排大流量设计;  配备安全阀、压力控制阀、溢流阀等。

功率1.5KW,压力≥63MPa,油箱容量≥15L。

⑦ 高压油管

额定压力：≥63MPa  长度：≥5m  数量：10根

⑧ 附件

配套工具：1套

易损密封件一套
