三相真空交流接触器

一、产品简介

三相真空交流接触器采用真空开关管作为开关元件，主回路动静触头及断口密封于气压低于1.0×10-3Pa的真空中。真空介质有良好的绝缘和灭弧性能，因而交流真空接触器绝缘电压高、触头开距小、触头磨损小、使用寿命长等特点。

交流真空接触器使用于交流回路，尤其是电压较高和电流较大的电力系统中，用于接通与分断电路。特别适用于交流电动机的频繁启动和停止，可与各种保护装置组成磁力启动器，广泛应用于电力系统、石油、化工、煤矿、冶金和电气化铁道等各个领域。

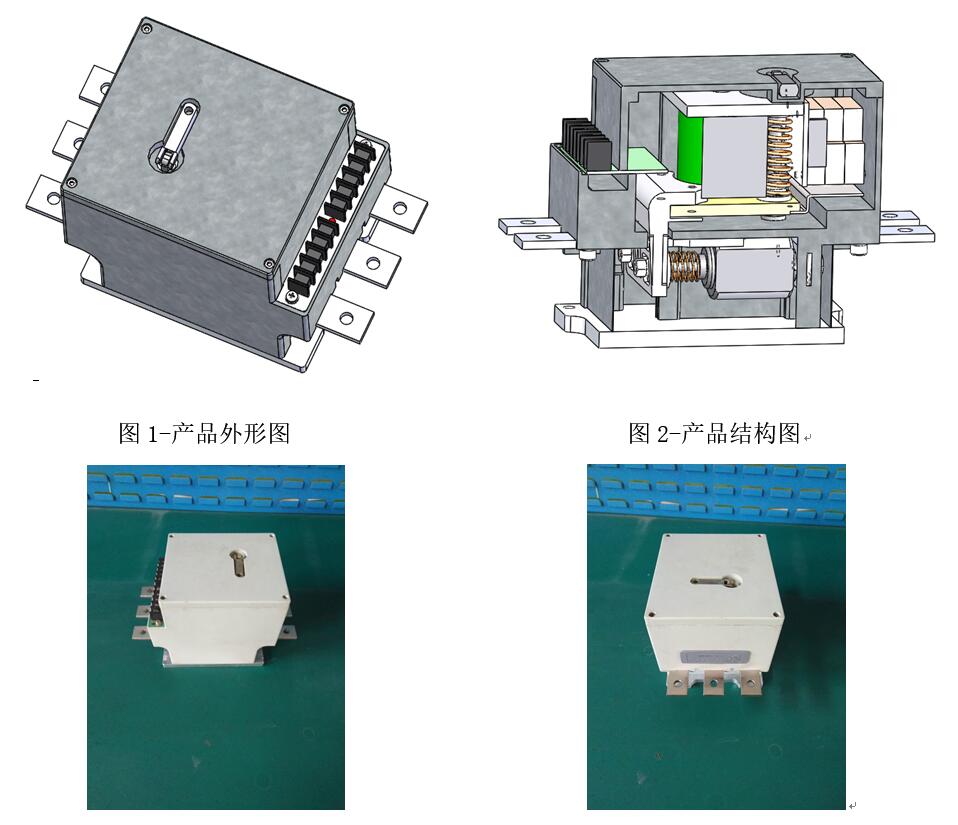

二、产品外形及结构图

三、产品主要技术参数

（1）额 定  电 压：380V

（2）额 定  电 流：250A

（3）额定接通能力：2500A

（4）额定分断能力：2000A

（5）短时耐受电流：2000A

（6）工频耐受电压：4.2KV/1min

（7）频        率：50Hz

（8）电   寿   命：1×106次

（9）机 械  寿 命：1×106次

（10）触 头  开 距：2.0±0.2mm

（11）超   行   程：1.0±0.2mm

（12）参 考  重 量：6kg

（13）控 制  电 压：DC68V-137.5V

（14）吸合（瞬态）：（电流：0.62A，功率：68.2W）

（15）保       持：（电流：0.11A，功率：12.1W）

四、项目成果

我公司已于西安沙尔特宝达成的合作协议，共同研发该产品。产品由我公司负责装配生产，由沙尔特宝负责销售。
