机车永磁真空主断路器

一、产品简介

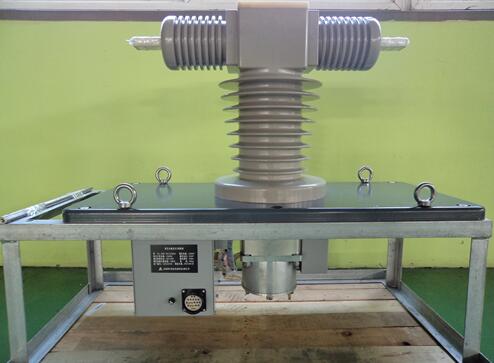

图1

SDZ-30/1250型永磁真空主断路器是为我国铁路电力机车和网上断载自动过分相专门研制的一种少维护、免维修的新型断路器。它利用了目前国内外最新技术的成熟成果，具有体积小、重量轻、结构简单、安装方便、少维修、免维护及长寿命等特点，如图1所示。它由真空灭弧室、环氧树脂绝缘外壳、绝缘拉杆、软连接、安装底座、永磁操动机构和控制器等部分组成。

主要技术特点：

1.采用先进的复合绝缘材料，具有抗老化、防紫外线、高强度及优良的电气绝缘性能；

2.断路器主体采用先进的APG注射成型工艺加工技术；

3.专门研制长寿命的真空灭弧室；

4.性能优良的永磁操作机构；

5.断路器内部结构简洁、稳定性好；

6.可靠性高；

7.与机车上原有主断路器有互换性；

二、产品主要技术参数

额定工作电压：25KV

额定工作电流：1000A

最大工作电流：1250A

最高工作电压：30KV

额定频率:  50Hz

额定短路开断电流：10KA

工频耐受电压（1min）（高压部份对地）：75KV

机械寿命: 20万次

控制器工作电压：DC110V（DC77V～137.5V）

分闸时间:  ≤30ms

合闸时间： ≤60ms

开关本体对地爬距：1.1m；触头间外爬距1.2m；

最小对地空气距离：400mm；

其它：符合TB/T 2055-1999标准规定

三、项目成果

(1)产品于2015年10月通过铁科院型式试验。

(2)产品于2016年8月在呼和浩特铁路局包头西机务段SS4G型电力机车上试装，该断路器运行至今动作可靠，无不良现象，使用情况良好。
