动车组自动过分相装置
返回列表来源：铁山集团发布时间：2020-11-03
动车组自动过分相装置：
该装置由1台车载控制设备和4台信号接收设备及车内线缆组成，主要功能为辅助动车组安全自动通过分相区。该产品由铁总统型，我厂自主研发的自动过分相装置在机械尺寸及电气接口等方面与现有动车组自动过分相装置一致，完全满足互换性要求。
产品主要技术参数：
工作电压：DC77V～137.5V；
功耗：11W；
工作温度范围：-40℃～+70℃；
适应速度范围：10～250Km/h；
响应时间：≤50ms；
输出信号宽度：1000×(1±10%)ms；
防护等级：IP67（信号接收设备）
产品执行标准：TJ/CL 332-2014《动车组自动过分相装置暂行技术条件》。
系统组成图

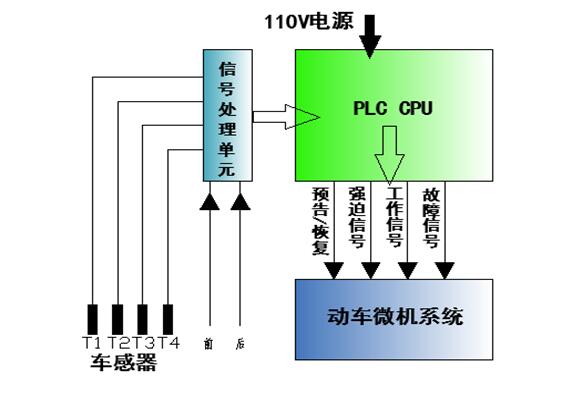

工作原理图
动车组自动过分相装置-车载控制设备外观图

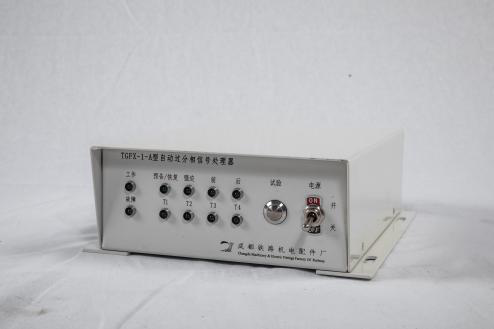

TGFX-1-A

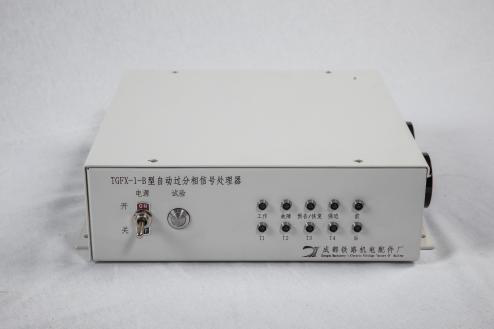

TGFX-1-B

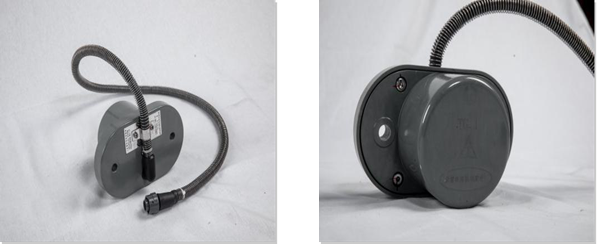

动车组自动过分相装置-信号接收设备外观图

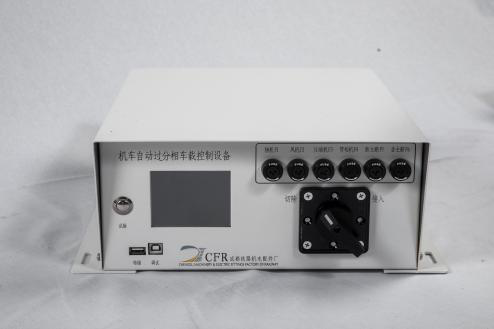

机车自动过分相系统：

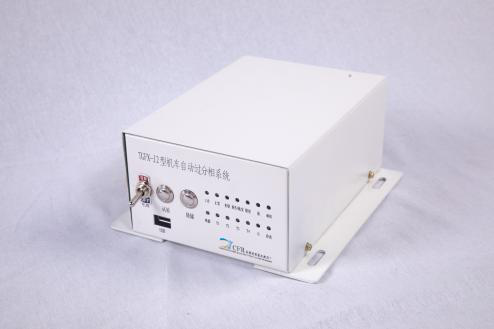

TGFX-J01（适用于电力机车）
TGFX-J2（适用于和谐车）

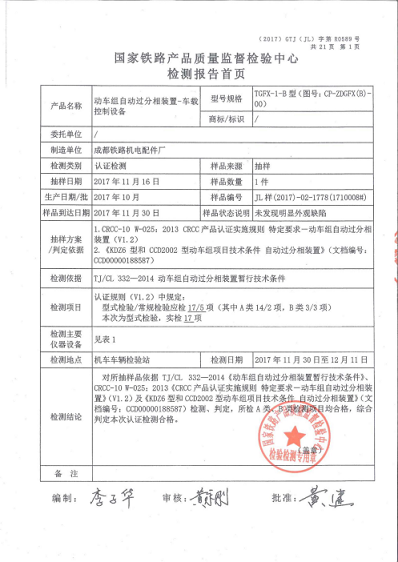

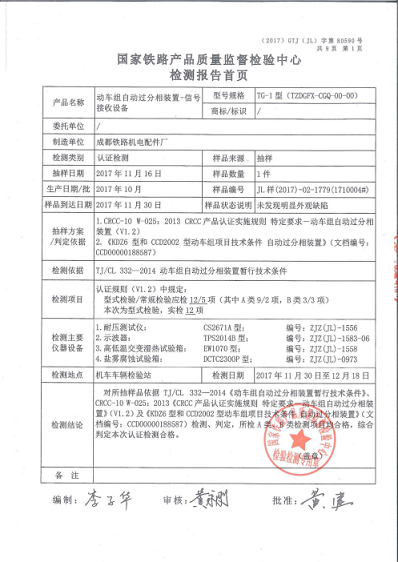

产品资质及认证：

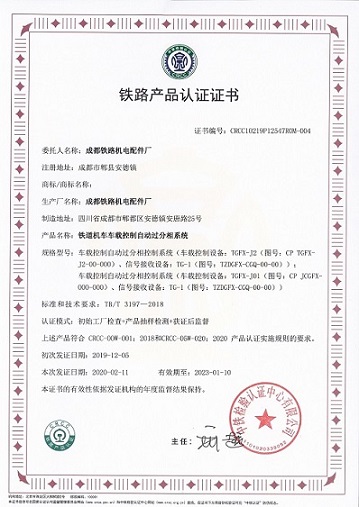

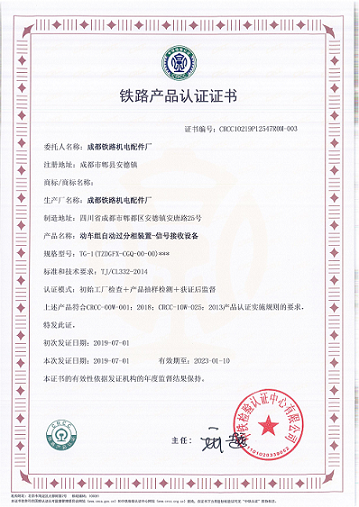

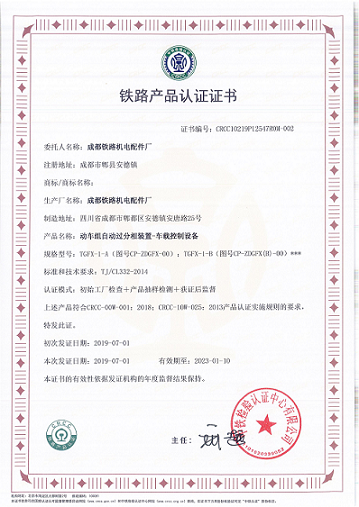

产品CRCC认证证书：

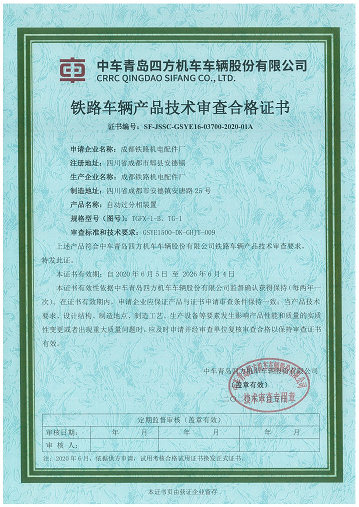

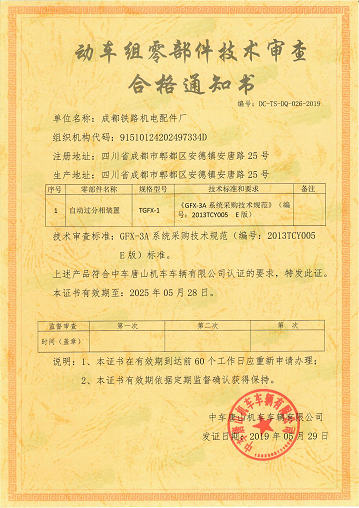

主机厂技术审查合格证书：
维修资质证书：

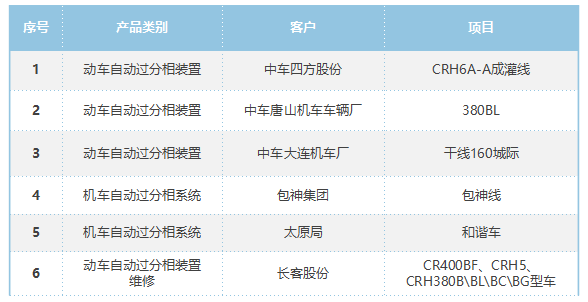

应用业绩：
